智能天线远程控制单元(RCU ACU)
专为各天线厂、3G通信厂配置
| | 适应AISG 1.1 和
3GPP/AISG 高力矩，高速度，高精度，全密封，小体积。 |
|
| |
|
型号 | RCU2009 |
|
协议标准 | AISG 1.1；AISG 2.0 |
|
默认协议 | AISG 2.0 |
|
输入电压范围 | 10~15V DC（pin 1） |
|
功耗 | <0.5w （待机）；<8.5w （电机运动） |
|
连接器 | 符合IEC60130-9，两个AISG连接器，输入端针，
输入端孔 |
|
硬件接口 | 根据AISG，RS485A/B（pin5，pin3）；
电源（pin1）；电流返回（pin7）；屏蔽地 |
|
调节时间（全范围） | 20秒（典型值，依据天线种类） |
|
连续输出力矩 | >0.4Nm（4kg.cm） |
|
角分辩率 | <0.01 度电倾角 |
|
寿命 | >60000次 |
|
工作温度 | -40 ℃ to +65 ℃ |
|
防护等级 | IP65 |
|
重量 | 0.49kg |
|
外壳材料 | 铝合金 |
|

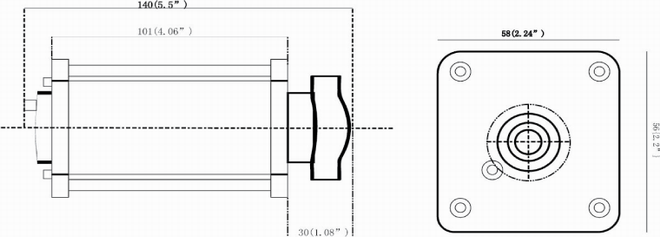

尺寸（H x W x D） | 140 x58 x 59mm |
|
包装尺寸 | 200 x100 x100 mm |
|
|
|
南京轩阳 电话：025-68588320 13776417101
传真：025-52613318 p_wbc@163.com
本单元硬件由本公司自主研发设计
| |
|
|
